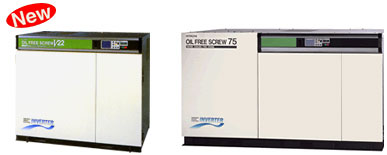

空冷単段55kW 水冷2段75kW
迈向节能·环保技术的顶峰
在高性能新DSP上搭载变频器，更加节能
由于是一定压力控制，所以与加载/卸载控制机种相比，可以设定更低的压力。
更加好用，更丰富的功能
- 配备大型LCD液晶显示器，改善了用户界面
采用大型液晶显示器，使变频器的控制频率、排出压力、温度、电流、以及压缩机的运转状态、各种设定一目了然。并且支持汉字显示。同时，功能方面也得到了大幅提高，备有节能运转功能、通信功能、时间表运转功能等，更进一步提高了使用便利性。

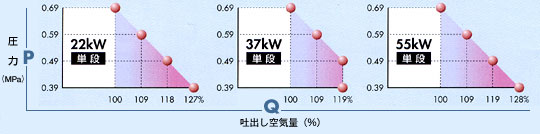

PQ大范围模式
空冷单段DSP V型以PQ大范围模式全新登场
通过变频控制自动调整压缩机的最高转速，可在降低使用压力时增加空气量，并且进一步扩大了可运转的低压范围。除了具备原有的优异节电功能之外，最高空气量增加了19～28%（与旧有机种相比），空气量的范围更为充裕。
- 与使用空气利用相适应的微机控制运转方式
| 压力 | 0.39 | 0.49 | 0.59 | 0.69 |
|---|---|---|---|---|
| 22kW | 4.3 | 4.0 | 3.7 | 3.4 |
| 37kW | 5.0 | 5.0 | 4.6 | 4.2 |
| 55kW | 8.2 | 7.6 | 7.0 | 6.4 |
PQ大范围模式开关
根据需要，可以在仪表面板上选择PQ大范围模式的"ON/OFF"。

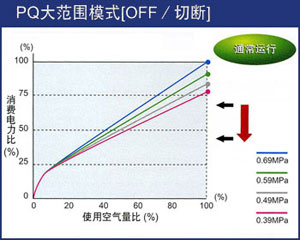

- 运转压力从0.69MPa降低为0.59MPa时，最大电力消耗自动降低为0.69MPa时的约92%。
- 进一步将压力降低至0.49MPa时，电力消耗约为85%，压力再降至0.39MPa时，电力消耗约为79%。使用空气量确定的情况下，想要降低压力以节省电力时，建议使用PQ大范围模式"OFF"。
- 将运转压力从0.69MPa降低至0.39MPa时，电力消耗约为79%。

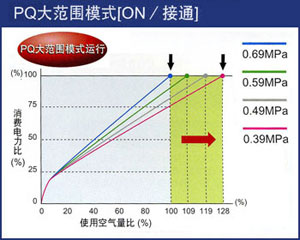

- 利用压力降低时的剩余动力，最大程度发挥压缩机的额定动力获取必要的空气量时，建议选择PQ大范围模式为"ON"。

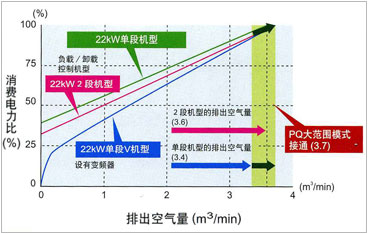

22kW单段V型新上市
- 满载运转时比22kW 2段机种更加节能。
- 并且PQ大范围模式使得其排出空气量亦与22kW 2段机相当。
- 单段机种的维护费用也大幅降低。
变频机种因压力一定，因此与加载/卸载控制机种相比，可设定较低的压力。22kW单段V型机种通过变频控制，在满载运转时比同级别2段机种（加载/卸载机种）更加节能。例如，使用空气量比为60%(2.0m3/min)时，与2段机种相比，一年可节省30万日元（注2）。并且，PQ大范围模式又使得其最大排出空气量超过同级别2段机种（加载/卸载机种）。此外，由于是单段机种，其维护成本也大幅降低。
- *1
- ●上图为我公司22kW机种的比较
●控制压力设定：22kW2段机为0.69MPa，22kW单段V型为0.59MPa - *2
- 计算条件：●运转时间：8000小时/年 ●电费单价：15日元/kWh

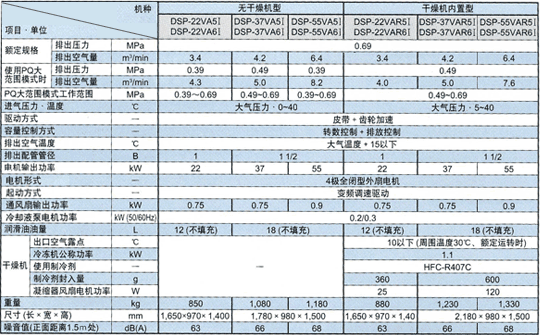

空冷变频器系列规格表 单段
- *1
- 排出空气量是在排出压力时，将排出空气量换算为进气状态的数值，排出压力表示压缩机主机出口压力。
- *2
- 关于排出空气量的保证数值，请另外签订合同。
- *3
- 噪音数值是在全负载时，于无回音室内正面距离1.5m处所测得的数值。在PQ大范围模式运转时，噪音约增加3dB。
- *4
- 露点温度是在周围温度30℃、进气温度45℃时的数值。当在PQ大范围模式最低压力运转时，约将上升3℃。
- *5
- 在低于PQ大范围模式范围的压力下运转时，内置干燥机出口空气露点温度约上升6℃。
当露点温度必须在10℃以下时，请使用辅助的干燥机。 - *6
- 本系列压缩机外形与规格有可能未经通知而作变更。
- *7
- 请勿将本系列压缩机用于直接吸引空气的呼吸系统机器。
- *8
- 电机功率是公称输出功率。
- *9
- 排出压力是压力表压力。
- *10
- 请将压缩机安装于没有爆发性、腐蚀性的室内环境，并避免潮湿与尘埃的场所。

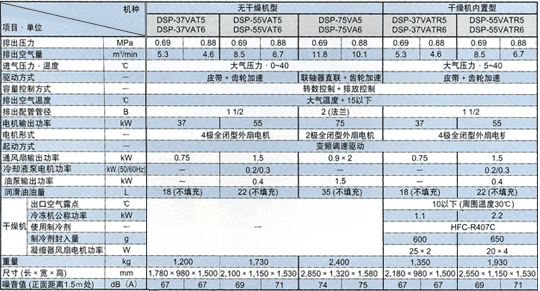

空冷变频器系列规格表 2段
- *1
- 排出空气量是在排出压力时，将排出空气量换算为进气状态的数值，排出压力表示压缩机主机出口压力。
- *2
- 关于排出空气量的保证数值，请另外签订合同。
- *3
- 噪音数值是在全负载时，于无回音室内正面距离1.5m处所测得的数值。在PQ大范围模式运转时，噪音约增加3dB。
- *4
- 露点温度是在周围温度30℃、进气温度45℃时的数值。当在PQ大范围模式最低压力运转时，约将上升3℃。
- *5
- 在低于PQ大范围模式范围的压力下运转时，内置干燥机出口空气露点温度约上升6℃。
当露点温度必须在10℃以下时，请使用辅助的干燥机。 - *6
- 本系列压缩机外形与规格有可能未经通知而作变更。
- *7
- 请勿将本系列压缩机用于直接吸引空气的呼吸系统机器。
- *8
- 电机功率是公称输出功率。
- *9
- 排出压力是压力表压力。
- *10
- 请将压缩机安装于没有爆发性、腐蚀性的室内环境，并避免潮湿与尘埃的场所。

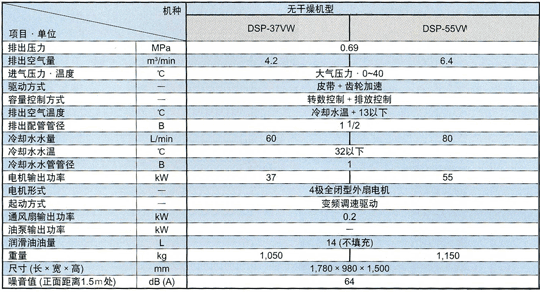

标准规格 水冷单段
- *1
- 排出空气量是在排出压力时，将排出空气量换算为进气状态的数值，排出压力表示压缩机主机出口压力。
- *2
- 关于排出空气量的保证数值，请另外签订合同。
- *3
- 噪音数值是在全负载时，于无回音室内正面距离1.5m处所测得的数值。在PQ大范围模式运转时，噪音约增加3dB。
- *4
- 露点温度是在周围温度30℃、进气温度45℃时的数值。当在PQ大范围模式最低压力运转时，约将上升3℃。
- *5
- 在低于PQ大范围模式范围的压力下运转时，内置干燥机出口空气露点温度约上升6℃。
当露点温度必须在10℃以下时，请使用辅助的干燥机。 - *6
- 本系列压缩机外形与规格有可能未经通知而作变更。
- *7
- 请勿将本系列压缩机用于直接吸引空气的呼吸系统机器。
- *8
- 电机功率是公称输出功率。
- *9
- 排出压力是压力表压力。
- *10
- 请将压缩机安装于没有爆发性、腐蚀性的室内环境，并避免潮湿与尘埃的场所。

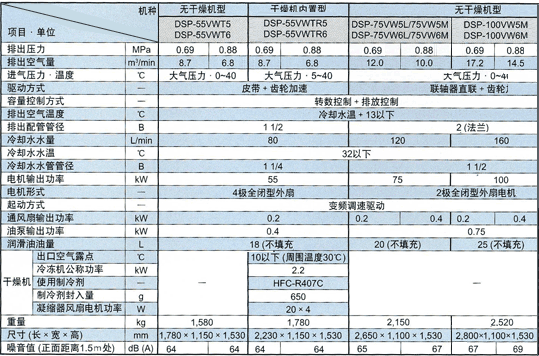

标准规格 水冷2段
- *1
- 排出空气量是在排出压力时，将排出空气量换算为进气状态的数值，排出压力表示压缩机主机出口压力。
- *2
- 关于排出空气量的保证数值，请另外签订合同。
- *3
- 噪音数值是在全负载时，于无回音室内正面距离1.5m处所测得的数值。在PQ大范围模式运转时，噪音约增加3dB。
- *4
- 露点温度是在周围温度30℃、进气温度45℃时的数值。当在PQ大范围模式最低压力运转时，约将上升3℃。
- *5
- 在低于PQ大范围模式范围的压力下运转时，内置干燥机出口空气露点温度约上升6℃。
当露点温度必须在10℃以下时，请使用辅助的干燥机。 - *6
- 本系列压缩机外形与规格有可能未经通知而作变更。
- *7
- 请勿将本系列压缩机用于直接吸引空气的呼吸系统机器。
- *8
- 电机功率是公称输出功率。
- *9
- 排出压力是压力表压力。
- *10
- 请将压缩机安装于没有爆发性、腐蚀性的室内环境，并避免潮湿与尘埃的场所。
